فلوسوئیچ یا سوئیچ جریان یکی از تجهیزات پرکاربرد ابزار دقیق است که برای تشخیص وجود یا عدم وجود جریان و ارسال سیگنال قطع/وصل (ON/OFF) به تجهیزات کنترلی مانند پمپها، چیلرها، بویلرها، PLC و سیستمهای اعلام حریق استفاده میشود. این تجهیز معمولاً در نقش یک حفاظتکننده فرآیند عمل میکند و با جلوگیری از شرایطی مثل کارکرد خشک پمپ، کاهش یا افزایش غیرمجاز دبی و اختلال در مدارهای خنککاری، از خسارتهای پرهزینه جلوگیری میکند.
فلوسوئیچ چه کاری انجام میدهد؟
وظیفه اصلی فلوسوئیچ، تشخیص عبور یا عدم عبور سیال در خط لوله یا کانال است. وقتی جریان به نقطه تنظیم (Set Point) برسد یا از آن عبور کند، فلوسوئیچ وضعیت کنتاکت الکتریکی را تغییر میدهد (NO/NC) و فرمان لازم برای روشن/خاموش شدن یا آلارم تجهیزات پاییندست را صادر میکند.
به همین دلیل، سوئیچهای جریان معمولاً در دسته تجهیزات ایمنی و حفاظتی قرار میگیرند و در بسیاری از استانداردهای بهرهبرداری، نصب آنها برای حفاظت از تجهیزات اصلی توصیه میشود.
برندهای رایج فلوسوئیچ در بازار
سوئیچهای جریان در انواع مختلفی از برندهای گوناگون تولید و در بازار ایران عرضه میشوند؛ از جمله:
-
اندرس هاوزر (Endress+Hauser)
-
هانیول (Honeywell)
-
جانسون کنترل (Johnson Controls)
-
مدکو و سایر برندهای صنعتی و تاسیساتی
انتخاب برند مناسب، علاوه بر بودجه، به نوع کاربرد، دقت و پایداری مورد نیاز، شرایط محیطی و الزامات ایمنی بستگی دارد.
راهنمای انتخاب فلوسوئیچ (مهمترین معیارها)
برای اینکه خرید فلوسوئیچ شما دقیق و مقرونبهصرفه باشد، پیش از انتخاب مدل، این موارد را مشخص کنید:
-
نوع سیال
-
محدوده دبی و نقطه سوئیچ
-
فشار و دمای کارکرد
-
روش نصب و نوع اتصال
-
متریال بدنه و اجزای تر
-
نوع خروجی الکتریکی
-
شرایط محیطی و ایمنی
اگر در انتخاب بین چند مدل مردد هستید، کارشناسان فنی کنترل با ما میتوانند بر اساس دادههای فرآیندی شما، گزینههای مناسب را پیشنهاد دهند.
انواع فلوسوئیچ
انواع سوئیچ جریان نقش مهمی در تضمین ایمنی و حفاظت از تجهیزات و فرآیندها ایفا میکنند و میتوانند برای راهاندازی یا خاموش شدن اضطراری تجهیزات در شرایطی که جریان خارج از محدوده تعیین شده است به کار روند.
سوئیچهای جریان را میتوان بر اساس نحوه عملکرد و نیز نوع سیال دستهبندی کرد.
1) فلوسوئیچ پدالی یا تیغهای (Paddle Flow Switch)
سوئیچهای جریان پدالی از یک تیغه یا پره تشکیل میشوند که در جهت جریان قرار میگیرد. هنگامی که جریان سیال به سرعت معینی میرسد، تیغه را فشار میدهد و باعث حرکت آن میشود و در نهایت کنتاکت سوئیچ را فعال میکند.
کاربردهای رایج:
2) فلوسوئیچ پیستونی (Piston Flow Switch)
سوئیچهای جریان پیستونی از مکانیزم پیستون و فنر استفاده میکنند که همراه با جریان سیال حرکت میکنند. هنگامی که جریان به مقدار از پیش تعیین شده میرسد، به پیستون فشار وارد شده و سوئیچ را فعال میکند.
مزیت اصلی: مناسب برای دبیهای پایین و خطوط مایع با کنترل دقیقتر نسبت به برخی مدلهای مکانیکی ساده.
3) فلوسوئیچ مغناطیسی (Magnetic Flow Switch)
این نوع سوئیچ از یک آهنربا و یک ریدسوئیچ تشکیل شده است. با عبور سیال، شناور مغناطیسی جابهجا میشود و ریدسوئیچ را فعال میکند.
کاربردهای رایج:

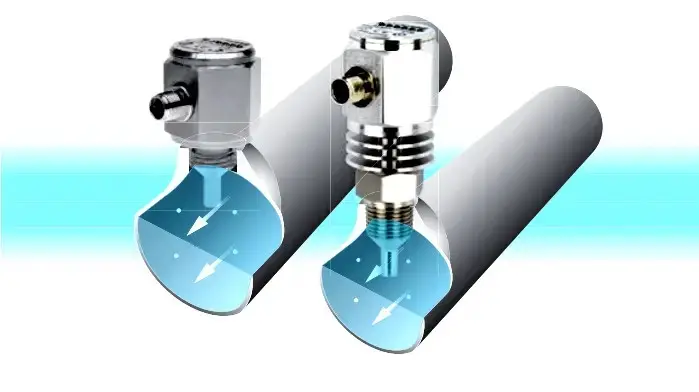

4) فلوسوئیچ التراسونیک (Ultrasonic Flow Switch)
فلوسوئیچ التراسونیک با استفاده از فناوری اولتراسونیک، وجود یا تغییرات جریان مایع یا گاز را در خط لوله تشخیص میدهد. وقتی جریان از ستپوینت بیشتر یا کمتر شود، سیگنال قطع/وصل یا آلارم به تجهیزات کنترلی ارسال میگردد.
مزیت کلیدی: امکان انتخاب مدلهای غیرتماسی در برخی کاربردها.
5) فلوسوئیچ توربینی (Turbine Flow Switch)
این نوع سوئیچ دارای توربینی است که با جریان سیال، پروانه را به چرخش در میآورد. سرعت چرخش توربین با شدت جریان نسبت مستقیم دارد و سنسور داخلی با تشخیص آن، فرمان سوئیچ را صادر میکند.
6) فلوسوئیچ پیزو (Piezo Flow Switch)
فلوسوئیچ پیزو از فناوری پیزوالکتریک برای تشخیص و نظارت بر جریان استفاده میکند.
مزایا:
کاربردهای نمونه: اسپری روغن، درامهای چرخشی و صنایع غذایی.
7) فلوسوئیچ ترمال یا گرمایشی (Thermal Flow Switch)
این مدل بر اساس انتقال حرارت از طریق همرفت عمل میکند و معمولاً دارای دو سنسور دما است. با وجود جریان، الگوی انتقال حرارت تغییر کرده و سیگنال سوئیچ فعال میشود.
کاربردهای رایج:

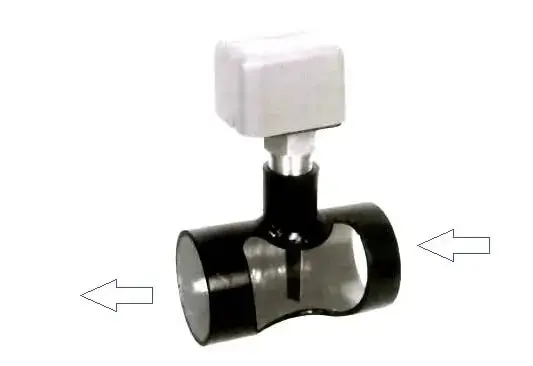

8) فلوسوئیچ خطی (Flow Switch with Pipe Tee)
فلوسوئیچ خطی عملکردی مشابه سوئیچ پدالی دارد، اما تیغه درون محفظه قرار گرفته است. با تغییر جریان بر اساس ستپوینت، سیگنال قطع یا وصل ارسال میگردد.
دستهبندی فلوسوئیچ بر اساس سیال
فلوسوئیچ مایع
این مدلها برای نظارت بر جریان مایعات طراحی میشوند و در سیستمهای آب، خطوط نفت، صنایع شیمیایی و HVAC کاربرد دارند. مزیت اصلی آنها قابلیت کار با طیف گستردهای از ویسکوزیته و نرخ جریان است.
فلوسوئیچ گاز
برای تشخیص و نظارت بر جریان گازها مانند هوا، گاز طبیعی و گازهای صنعتی استفاده میشوند. انتخاب صحیح متریال و فناوری در این گروه اهمیت بیشتری دارد.
عملکرد فلوسوئیچ به زبان ساده
وقتی سیال از خط لوله عبور میکند، نیرویی به سنسور فلوسوئیچ وارد میشود (پدل، پیستون، توربین یا حسگر حرارتی). مکانیزم داخلی این تغییر را تشخیص داده و کنتاکت الکتریکی را فعال یا غیرفعال میکند.
این کنتاکت میتواند برای کنترل تجهیزاتی مثل پمپ، شیرهای برقی، فنها یا ایجاد آلارم به کار رود. بهعنوان مثال، اگر سوئیچ جریان افت دبی را تشخیص دهد، میتواند دستور توقف پمپ را صادر کند تا از کاویتاسیون و آسیب مکانیکی جلوگیری شود.
حالتهای کنتاکت (NO/NC)
سوئیچهای جریان بهصورت پیشفرض نرمال باز (NO) یا نرمال بسته (NC) طراحی میشوند. در سوئیچ NO مدار در حالت عادی باز است و با رسیدن جریان به ستپوینت بسته میشود؛ در سوئیچ NC برعکس این حالت رخ میدهد.
مزایای استفاده از فلوسوئیچ
-
کنترل و نظارت سریع بر جریان
-
حفاظت از پمپها، موتورها و سیستمهای خنککاری
-
نصب و راهاندازی نسبتاً ساده
-
قابلیت اطمینان و طول عمر مناسب
-
قیمت اقتصادیتر نسبت به بسیاری از فلومترها
-
کمک به بهرهوری انرژی و کاهش هزینه نگهداری
-
قابلیت کاربرد با انواع سیالات
کاربردهای فلوسوئیچ در صنعت و تاسیسات
حفاظت از پمپها
فلوسوئیچها برای جلوگیری از آسیب ناشی از کارکرد خشک یا جریان ناکافی استفاده میشوند. هنگامی که نرخ جریان به زیر حد مجاز برسد، سوئیچ جریان میتواند سیگنالی برای خاموش کردن پمپ یا فعال کردن آلارم ارسال کند.
سیستمهای تهویه و HVAC
در سیستمهای گرمایش و تهویه مطبوع برای نظارت بر جریان آب یا هوا، تشخیص افت دبی و جلوگیری از آسیب به تجهیزات نظیر پمپها و مبدلها به کار میروند.
سیستمهای اطفا حریق
سوئیچهای جریان از اجزای اصلی سیستمهای اسپرینکلر هستند و با تشخیص جریان آب، آلارم و فرمانهای لازم را برای مدیریت شرایط اضطراری صادر میکنند.
تصفیه آب و فاضلاب
برای کنترل جریان در مراحل مختلف فرآیند تصفیه و پایش عملکرد پمپها و خطوط انتقال کاربرد دارند.
صنایع فرآیندی و نفت و گاز
در مدارهای خنککاری، سیستمهای روانکاری، پردازش شیمیایی، خطوط انتقال و واحدهای عملیاتی برای حفاظت و کنترل به کار میروند. در این بخشها، توجه به مقاومت خوردگی، فشار، دما و الزامات ایمنی ضروری است.
بویلرها و دیگهای بخار
سوئیچهای جریان روی دیگهای بخار در خطوط لوله آب و گاز برای جلوگیری از عملکرد در حالت کم یا عدم جریان نصب میشوند.
صنایع بهداشتی
سوئیچهای جریان بهداشتی در صنایع غذایی و دارویی معمولاً از استیل ضدزنگ ساخته میشوند و طراحی آنها به گونهای است که تمیزکاری و مقاومت در برابر آلودگی میکروبی تسهیل شود.
چیلرها و سیستمهای خنککننده
فلوسوئیچهای چیلر بهطور مداوم بر میزان جریان آب سرد یا مبرد نظارت میکنند تا نرخ جریان در محدوده مطلوب باقی بماند و مشکلاتی مانند خرابی پمپ، گرفتگی فیلترها یا نشتی سیستم سریعتر شناسایی شود.
نحوه نصب فلوسوئیچ
مراحل نصب با توجه به نوع و محل نصب ممکن است متفاوت باشد، اما چارچوب کلی زیر توصیه میشود:
-
قطع جریان سیال و ایمنسازی خط
-
انتخاب محل نصب با دسترسی مناسب و حداقل لرزش
-
آمادهسازی لوله و تمیزکاری محل اتصال
-
نصب فلوسوئیچ مطابق جهت جریان
-
اتصال مکانیکی و آببندی صحیح
-
اتصال الکتریکی طبق دستورالعمل سازنده
-
تنظیم ستپوینت (در مدلهای قابل تنظیم)
-
تست عملکرد پس از راهاندازی
نکات مهم نصب
-
برای عملکرد مطلوب، فضای کافی برای نصب، تعمیر و بازرسی در نظر بگیرید.
-
هنگام نصب روی لوله افقی، محل قرارگیری سنسور باید به گونهای باشد که رسوب و ذرات باعث اختلال عملکرد نشوند.
-
در نصب روی لوله عمودی، جهت جریان و توصیههای سازنده را رعایت کنید.
-
فلوسوئیچ را در فاصله مناسب از اتصالات، زانوییها و شیرها نصب کنید (رعایت فاصله ایمن دو طرف تجهیز).
-
قبل از نصب، دفترچه راهنمای محصول را مطالعه نمایید.
نحوه تست عملکرد سوئیچ جریان
تست فلوسوئیچ معمولاً با وارد کردن جریان به سیستم و بررسی فعال شدن سوئیچ در نقاط از پیش تعیین شده انجام میشود.
اگر درباره صحت دبی سوئیچ اطمینان ندارید، استفاده از یک فلومتر برای مشاهده نرخ جریان لحظهای میتواند کمککننده باشد تا نقطه سوئیچ را دقیقتر کنترل و صحت سیگنال خروجی را ارزیابی کنید.
تفاوت فلوسوئیچ با فلومتر و روتامتر
یکی از پرسشهای رایج کاربران این است که آیا فلوسوئیچ همان فلومتر است؟ پاسخ کوتاه خیر.
-
فلوسوئیچ برای تشخیص و صدور فرمان قطع/وصل استفاده میشود.
-
فلومتر برای اندازهگیری دقیق دبی و نمایش/ارسال مقدار جریان طراحی شده است.
-
روتامتر یکی از انواع فلومترهای مکانیکی با نمایشگر محلی است که در بسیاری از خطوط تاسیساتی و صنعتی سبک کاربرد دارد.
جدول مقایسه سریع فلوسوئیچ و فلومتر
| ویژگی |
فلوسوئیچ |
فلومتر |
| هدف اصلی |
اعلام وجود/عدم وجود یا عبور از ستپوینت |
اندازهگیری کمی دبی |
| نوع خروجی |
ON/OFF، رله، کنتاکت |
آنالوگ/دیجیتال، پالس، پروتکلهای صنعتی |
| دقت اندازهگیری |
مناسب برای کنترل آستانهای |
بالا (بسته به فناوری) |
| هزینه |
معمولاً اقتصادیتر |
معمولاً بالاتر |
| کاربرد شاخص |
حفاظت پمپ، چیلر، اسپرینکلر |
پایش و کنترل فرآیند |
جدول مقایسه انواع فلومتر (روتامتر، توربینی، مغناطیسی، ورتکس و ...)
این جدول به شما کمک میکند اگر در کنار فلوسوئیچ به اندازهگیری دقیق دبی هم نیاز دارید، انتخاب مناسبتری داشته باشید.
| نوع فلومتر |
اصل اندازهگیری |
مزایا |
محدودیتها |
کاربردهای رایج |
| روتامتر |
شناور در لوله مخروطی |
ساده، اقتصادی، نمایش محلی |
دقت متوسط، حساس به شرایط نصب |
آب و هوا، خطوط تاسیساتی، آزمایشگاه |
| توربینی |
چرخش روتور |
دقت خوب در سیالات تمیز |
حساس به ذرات و ویسکوزیته |
آب خنککاری، سوخت، سیالات تمیز |
| مغناطیسی |
القای الکترومغناطیس |
بدون قطعه متحرک، افت فشار کم |
فقط برای سیالات رسانا |
آب و فاضلاب، صنایع شیمیایی |
| ورتکس |
تشکیل گردابه |
مناسب بخار و گاز |
نیاز به طول مستقیم لوله |
بخار، هوای فشرده، خطوط فرآیندی |
| التراسونیک |
زمان عبور/داپلر |
نصب غیرتهاجمی در برخی مدلها |
هزینه بالاتر، حساسیت به نصب |
آب، نفت، خطوط بزرگ |
| کوریولیس |
نیروی کوریولیس |
دقت بسیار بالا، اندازهگیری جرم |
قیمت بالا |
نفت و گاز، صنایع دقیق |
قیمت فلوسوئیچ به چه عواملی بستگی دارد؟
قیمت فلوسوئیچ میتواند بر اساس عوامل زیر تغییر کند:
برای دریافت لیست قیمت بهروز و انتخاب اقتصادیترین گزینه متناسب با فرآیند، میتوانید با واحد فروش controlbama.com تماس بگیرید.
جمعبندی و پیشنهاد خرید
فلوسوئیچ یک راهکار اقتصادی و قابل اطمینان برای حفاظت تجهیزات و پایش آستانهای دبی است. انتخاب درست این تجهیز میتواند هزینههای تعمیرات و توقف تولید را به شکل محسوسی کاهش دهد.
اگر قصد خرید فلوسوئیچ صنعتی یا تاسیساتی دارید یا به دنبال انتخاب بین مدلهای پدالی، پیستونی، ترمال، التراسونیک و سایر انواع سوئیچ جریان هستید، تیم فروش و فنی کنترل با ما آماده ارائه مشاوره و استعلام قیمت است.
برای دریافت پیشنهاد فنی، مشخصات زیر را ارسال کنید:
با این اطلاعات، بهترین گزینه از نظر کارایی، دوام و قیمت برای شما انتخاب خواهد شد.
