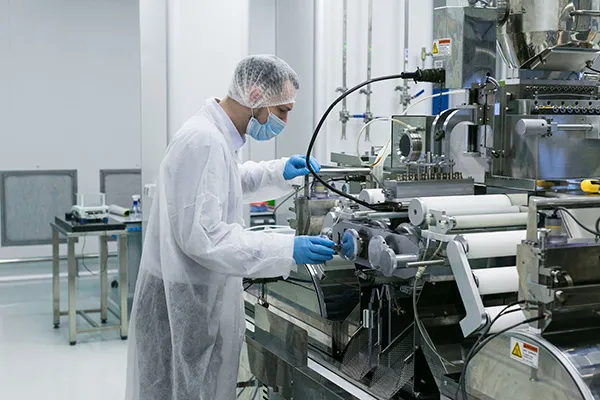

صنایعی که به دقت و حساسیت بالا در فرایندهای صنعتی نیاز دارند، نقش بسیار مهمی در تولید محصولات با کیفیت دارند. صنایع دارویی، غذایی، الکترونیک و شیمیایی از جمله این بخشها هستند که کوچکترین خطا میتواند منجر به کاهش کیفیت یا توقف خط تولید شود. در این صنایع، استفاده از تجهیزات دقیق و اتوماتیک ضروری است. سیلندرهای پنوماتیکی و جکهای پنوماتیکی که توسط فرمانهای بادی و سیستمهای PLC کنترل میشوند، امکان انجام فرایندها بدون دخالت دست و با حداکثر دقت را فراهم میکنند. این سیستمها علاوه بر افزایش سرعت تولید، ثبات عملکرد و ایمنی خطوط صنعتی را نیز تضمین میکنند. در این مقاله، به بررسی این صنایع حساس، کاربرد جکها و سیلندرهای پنوماتیکی و نحوه محاسبه نیروی جک پنوماتیک در این فرایندهای دقیق خواهیم پرداخت.
جک پنوماتیک چیست و چه کاربردهایی در صنعت دارد
جک پنوماتیک یک وسیله محرک خطی است که با استفاده از فشار هوای فشرده، حرکت رفت و برگشتی تولید میکند. این جکها از اصول سادهای بهره میبرند: هوای فشرده وارد سیلندر شده و پیستون را به حرکت درمیآورد. ساختار ساده و قابلیت کنترل دقیق باعث شده جک پنوماتیک در صنایع مختلف بهعنوان یک راهحل اقتصادی و سریع برای جابهجایی و کنترل مکانیکی شناخته شود.در صنعت، جکهای پنوماتیک کاربردهای گستردهای دارند. در خطوط تولید، برای حرکت قطعات، باز و بسته کردن دربها یا گیرهها، و انتقال مواد استفاده میشوند. صنایع بستهبندی از آنها برای پرس، برش و جابهجایی محصولات بهره میبرند. جکهای پنوماتیک وظیفه کنترل رباتها، نصب قطعات و مونتاژ سریع قطعات را برعهده دارند. همچنین در ماشینآلات CNC و دستگاههای اتوماتیک، برای حرکت دقیق ابزار و نگهداری ایمنی سیستمها کاربرد دارند.
مزیت اصلی جک پنوماتیک، پاسخ سریع، عمر طولانی، و برای عملکرد در محیطهای حساس به جرقه و خطر آتشسوزی مناسب است. ، زیرا از برق مستقیم استفاده نمیکند. علاوه بر این، نصب و نگهداری آنها آسان است و میتوان با کنترل فشار هوای ورودی، حرکت و نیرو را به دقت تنظیم کرد. همین ویژگیها باعث شده جک پنوماتیک به ابزاری حیاتی در صنایع خودکار و تولیدی تبدیل شود.

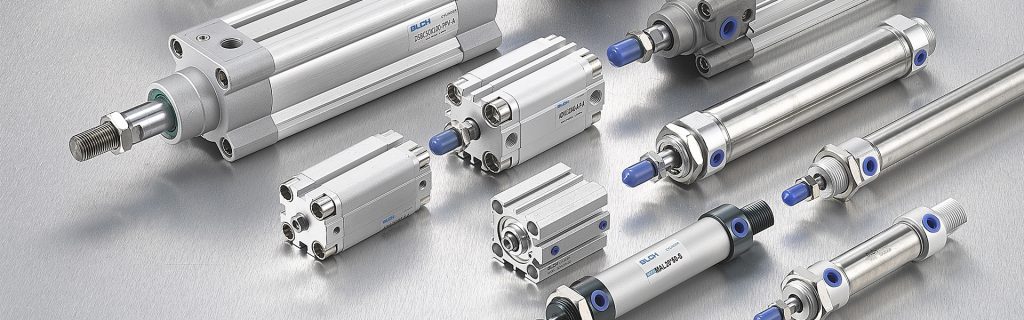

انواع جک پنوماتیک و مشخصات فنی هر نوع سیلندر
جک پنوماتیک یا سیلندر پنوماتیک انواع متنوعی دارد که هر کدام با توجه به کاربرد و نیاز صنعتی، طراحی و ساخته شدهاند. شناخت انواع سیلندرها و مشخصات فنی آنها برای انتخاب درست در خطوط تولید و ماشینآلات اتوماتیک اهمیت بالایی دارد.
انواع جک پنوماتیک و ویژگیهای فنی:
- سیلندر تکی (Single Acting Cylinder)
جک تکعملکرد با یک مسیر هوا کار میکند و بازگشت پیستون توسط فنر داخلی انجام میشود. مناسب برای کاربردهایی با حرکت ساده و کوتاه است.
- سیلندر دوکاره (Double Acting Cylinder)
دارای ورودی هوا در هر دو سمت پیستون است و حرکت رفت و برگشت را با فشار هوا انجام میدهد. توانایی تولید نیرو و حرکت دقیق بیشتری دارد و برای خطوط تولید و پرسهای صنعتی کاربرد دارد.
- سیلندر کامپکت (Compact Cylinder)
طراحی کوتاه و فشرده دارد و برای محیطهایی با محدودیت فضا ایدهآل است. میتواند همان عملکرد سیلندر استاندارد را در ابعاد کوچک ارائه دهد.
- سیلندر کتابی یا مینیاتوری (Rodless/Guided Cylinder)
پیستون به کمک شافتهای راهنما حرکت میکند و نیازی به فضای طولانی برای حرکت ندارد. برای کاربردهای دقیق و تکراری در مونتاژ و بستهبندی مناسب است.
- سیلندر مغناطیسی (Magnetic Cylinder)
مجهز به حسگر مغناطیسی برای تشخیص موقعیت پیستون است و امکان کنترل اتوماتیک موقعیت را فراهم میکند. برای سیستمهای اتوماسیون و ایمنی صنعتی کاربرد دارد.
هر نوع جک پنوماتیک با توجه به ابعاد، کورس حرکت، فشار کاری و جنس بدنه، در صنایع مختلف از خودروسازی و بستهبندی تا خطوط اتوماتیک کارخانهها استفاده میشود. انتخاب درست سیلندر پنوماتیک باعث افزایش دقت، سرعت و طول عمر تجهیزات صنعتی میشود.
مزایای استفاده از جک پنوماتیک در خطوط تولید صنعتی
جک پنوماتیک بهدلیل عملکرد سریع، قابل اعتماد و دقیق، نقش حیاتی در خطوط تولید صنعتی دارد. صنایع حساس به دقت بالا مانند خودروسازی، الکترونیک، بستهبندی و مونتاژ قطعات ظریف، به این ابزار برای افزایش کارایی و ایمنی نیاز دارند.
- سرعت پاسخدهی بالا
فشار هوای فشرده به سرعت پیستون را حرکت میدهد و زمان سیکل تولید را کاهش میدهد. این ویژگی برای خطوط مونتاژ با حجم بالا حیاتی است.
- کنترل دقیق حرکت
با تنظیم فشار و کورس سیلندر، حرکت پیستون قابل پیشبینی و یکنواخت است. این مزیت باعث افزایش دقت در مونتاژ قطعات ظریف و کاهش خطای تولید میشود.
- عمر طولانی و نگهداری آسان
جکهای پنوماتیک قطعات مکانیکی سادهای دارند و ساییدگی کمتری نسبت به سیستمهای هیدرولیک یا مکانیکی دارند، بنابراین نیاز به تعمیر و نگهداری کمتر است.
- ایمنی در محیطهای صنعتی حساس
جک پنوماتیک بدون برق مستقیم کار میکند و خطر جرقه و آتشسوزی را کاهش میدهد، بهخصوص در صنایع شیمیایی و مواد قابل اشتعال.
- انعطافپذیری بالا
میتوان سیلندرهای مختلف را به راحتی نصب، جابهجا یا تعویض کرد و متناسب با نیاز خط تولید، قدرت و طول حرکت را تنظیم نمود.
این ویژگیها باعث شده جک پنوماتیک ابزاری ایدهآل برای خطوط صنعتی با دقت بالا باشد و نقش مهمی در افزایش سرعت، کیفیت و ایمنی تولید ایفا کند.
محاسبه نیروی جک پنوماتیک بر اساس فشار و سطح پیستون
محاسبه نیروی جک پنوماتیک یکی از مهمترین مراحل در انتخاب سیلندر پنوماتیک مناسب برای خطوط تولید صنعتی است. نیروی تولید شده توسط سیلندر به طور مستقیم به فشار هوای ورودی و سطح مقطع پیستون بستگی دارد. فرمول ساده محاسبه نیروی جک به صورت F = P × A است، که در آن F نیروی جک، P فشار هوای ورودی و A سطح مقطع پیستون است. این رابطه امکان انتخاب سیلندر با توان مناسب برای حرکت یا نگهداری بار را فراهم میکند.
برای مثال، اگر فشار هوای ورودی 6 بار باشد و سطح پیستون 10 سانتیمتر مربع، نیروی تولیدی حدود 600 نیوتن خواهد بود. این محاسبه به مهندسان کمک میکند تا از اضافهبار یا ناکارآمدی سیستم جلوگیری کنند.
مزایای محاسبه دقیق نیروی جک پنوماتیک:
- افزایش دقت عملکرد: با انتخاب سیلندر مناسب، حرکت پیستون یکنواخت و دقیق خواهد بود.
- صرفهجویی در انرژی: فشار و حجم هوای مصرفی مطابق با نیاز واقعی سیستم تنظیم میشود.
- افزایش طول عمر سیلندر پنوماتیک: جلوگیری از بارگذاری بیش از حد باعث کاهش سایش و خرابی میشود.
- کارایی در خطوط تولید حساس: به ویژه در صنایعی که نیاز به حرکت دقیق و تکراری دارند، محاسبه نیروی جک اهمیت حیاتی دارد.
با رعایت این اصول، انتخاب و عملکرد سیلندر پنوماتیک بهینه شده و راندمان تولید در خطوط صنعتی بهطور محسوسی افزایش مییابد.
عوامل تاثیرگذار بر نیروی جک پنوماتیک و انتخاب صحیح
انتخاب صحیح جک پنوماتیک نیازمند شناخت عوامل مؤثر بر نیروی تولیدی آن است. مهمترین عامل، فشار هوای ورودی است؛ هرچه فشار بیشتر باشد، نیروی پیستون افزایش مییابد. با این حال، فشار بیش از حد میتواند باعث آسیب به سیلندر و کاهش عمر مفید آن شود، بنابراین تنظیم دقیق فشار حیاتی است.عامل دوم، سطح مقطع پیستون است. هرچه قطر پیستون بزرگتر باشد، نیروی تولیدی برای همان فشار هوای ورودی افزایش مییابد. همچنین، طول کورس حرکت و نوع سیلندر (تکعملکرد یا دوکاره) بر عملکرد و نیروی قابل استفاده تأثیرگذارند. جکهای دوکاره توانایی تولید نیرو در هر دو جهت را دارند و برای کاربردهای صنعتی با بار سنگین مناسبتر هستند.
دیگر عوامل شامل کیفیت و جنس بدنه سیلندر، دمای محیط، و نوع روانکاری است. استفاده از سیلندرهای با آببندی مناسب و مقاومت مکانیکی بالا باعث افزایش کارایی و طول عمر تجهیزات میشود.برای انتخاب صحیح جک پنوماتیک، ابتدا نیاز خط تولید، وزن بار، طول کورس و شرایط محیطی بررسی میشود. سپس با محاسبه نیروی لازم بر اساس فشار و سطح پیستون، سیلندر متناسب انتخاب میشود. این روش تضمین میکند که جک پنوماتیک ضمن کارایی بالا، ایمنی و دوام طولانی در محیطهای صنعتی ارائه دهد.
کاربرد محاسبات نیروی جک پنوماتیک در پروژههای صنعتی
محاسبات نیروی جک پنوماتیک نقش کلیدی در طراحی و بهرهبرداری پروژههای صنعتی دارند. تعیین دقیق نیروی لازم برای حرکت پیستون، به انتخاب سیلندر پنوماتیک مناسب کمک میکند و از اضافهبار یا ناکارآمدی سیستم جلوگیری مینماید. این محاسبات در خطوط تولید خودکار، بستهبندی، مونتاژ قطعات و ماشینآلات CNC اهمیت ویژهای دارند، زیرا حرکت دقیق و یکنواخت پیستون مستقیماً روی کیفیت و سرعت تولید تأثیر میگذارد.با محاسبه نیروی جک، مهندسان میتوانند فشار هوای ورودی و سطح مقطع پیستون را بهینه کنند تا مصرف انرژی کاهش یابد و طول عمر سیلندر پنوماتیک افزایش پیدا کند. همچنین، این محاسبات امکان طراحی سیستمهای ایمن برای محیطهای حساس به جرقه و حرارت را فراهم میکند. در نهایت، کاربرد صحیح محاسبات نیروی جک پنوماتیک باعث افزایش بهرهوری، کاهش هزینههای نگهداری و تضمین عملکرد دقیق در پروژههای صنعتی میشود.
راهنمای نصب صحیح قطعات پنوماتیک در خطوط صنعتی
نصب صحیح قطعات پنوماتیک مانند جکها، شیرها و اتصالات، برای عملکرد بهینه و طول عمر سیستم صنعتی حیاتی است. اولین گام، بررسی مشخصات فنی هر قطعه شامل فشار کاری، نوع سیلندر پنوماتیک و طول کورس پیستون است. انتخاب قطعات متناسب با نیاز خط تولید از بروز نقص عملکرد و آسیب به تجهیزات جلوگیری میکند.در نصب جک پنوماتیک، رعایت تراز بودن محور پیستون اهمیت دارد. محور باید با شافت و بارگیری سیستم همراستا باشد تا از سایش غیر یکنواخت و گیر کردن پیستون جلوگیری شود. استفاده از لولهها و اتصالات استاندارد با آببندی مناسب، از نشتی هوا جلوگیری کرده و راندمان سیستم را افزایش میدهد.
همچنین، نصب شیرهای کنترل فشار و جریان در مسیر هوا ضروری است تا فشار ورودی به سیلندر متناسب با طراحی دستگاه تنظیم شود و حرکت پیستون دقیق باشد. قبل از راهاندازی، بررسی نشت هوا، روانکاری قطعات متحرک و اطمینان از محکم بودن اتصالات ضروری است.
رعایت این اصول نصب باعث افزایش ایمنی، دقت و طول عمر قطعات پنوماتیک میشود و عملکرد خطوط تولید صنعتی را بهینه و پایدار نگه میدارد.
نکات مهم خرید تجهیزات پنوماتیک از فروشگاهها
خرید تجهیزات پنوماتیک از فروشگاههای معتبر نقش بسیار مهمی در عملکرد درست و طول عمر سیستمهای صنعتی دارد. انتخاب فروشگاه مناسب باعث میشود محصولات اصلی و با کیفیت دریافت کنید و از بروز مشکلات در خطوط تولید جلوگیری شود. پیش از خرید، بررسی مشخصات فنی سیلندرها، جکها و شیرهای برقی ضروری است تا با نیازهای صنعتی شما هماهنگ باشند. همچنین، اطمینان از خدمات پس از فروش، گارانتی و مشاوره فنی از سوی فروشگاه، اهمیت ویژهای دارد. مقایسه قیمت و کیفیت بین فروشگاهها، بررسی موجودی قطعات و توجه به استانداردهای بینالمللی نیز از جمله نکات کلیدی هستند. خرید تجهیزات پنوماتیک با دقت و دانش کافی باعث کاهش هزینههای تعمیر و نگهداری، افزایش بهرهوری و ایمنی خطوط تولید میشود.
۱۰ نکته مهم خرید تجهیزات پنوماتیک:
- خرید از فروشگاه معتبر و دارای سابقه کاری
- اطمینان از اصل بودن برند و قطعات
- بررسی مشخصات فنی و ابعاد سیلندرها
- مقایسه قیمت و کیفیت بین فروشگاهها
- وجود گارانتی و خدمات پس از فروش
- دسترسی به مشاوره فنی حرفهای
- بررسی موجودی قطعات و زمان تحویل
- اطمینان از استانداردهای بینالمللی محصول
- توجه به نوع اتصال و سازگاری با سیستم شما
- انتخاب تجهیزات متناسب با فشار کاری و کاربرد صنعتی
جمعبندی و نکات پایانی
جکهای پنوماتیک و دیگر قطعات پنوماتیک، ستون اصلی بسیاری از خطوط تولید صنعتی هستند و نقش مهمی در افزایش سرعت، دقت و ایمنی فرآیندها دارند. انتخاب صحیح سیلندر پنوماتیک با توجه به فشار کاری، سطح پیستون و نوع حرکت، تضمینکننده عملکرد بهینه سیستم است. محاسبات نیروی جک پنوماتیک، نصب دقیق و رعایت اصول نگهداری، همگی عواملی هستند که عمر مفید تجهیزات و کیفیت تولید را افزایش میدهند.علاوه بر این، رعایت استانداردهای نصب و استفاده از اتصالات و شیرهای کنترل مناسب، باعث کاهش نشتی هوا و بهبود راندمان انرژی میشود. خطوط صنعتی با دقت بالا، مانند صنایع خودروسازی، بستهبندی و مونتاژ قطعات الکترونیکی، بیشترین بهره را از این اصول میبرند.
برای خرید انواع جک و قطعات پنوماتیک با کیفیت و مشاوره تخصصی، فروشگاه اینترنتی پنوکالا گزینهای مطمئن است. با انتخاب محصولات مناسب و رعایت نکات فنی، میتوان عملکرد خطوط تولید را بهینه کرده و هزینههای تعمیر و نگهداری را کاهش داد. استفاده از راهنماییهای فنی و انتخاب دقیق قطعات، موفقیت پروژههای صنعتی را تضمین میکند.
