قرارداد دقیق دایره مور رو میدونید؟
هر کتاب یا استادی یک چیزی میگه
یک المان داشته باشیم با:
σx = 60MPa
σy = 80MPa
τxy = 100 MPa

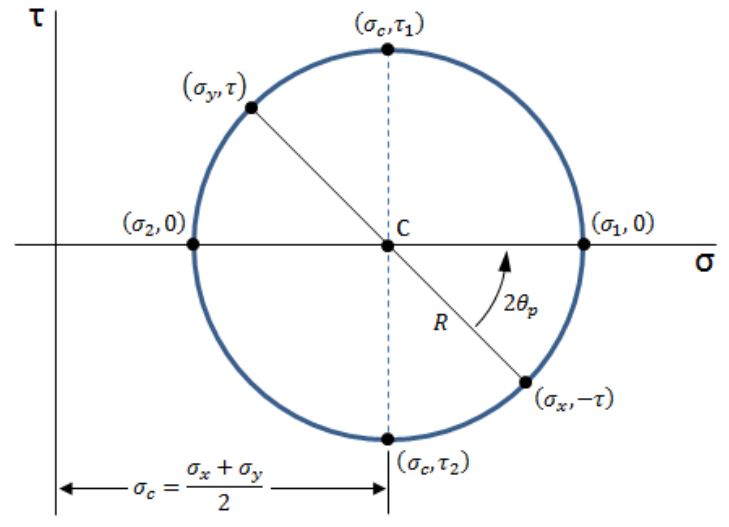

بعد نقطه هایی که در نظر میگیریم مثلا تو این شکل تو ربع چهارم نقطه رو در نظر گرفته با مختصات (τxy- و σx)
اندازه 2θp میریم بالا تا به σmax برسیم
بچه هایی که طراحی اجزا یک داشتن میگن اگه τxy مثبت باشه متخصات نقطه میشه (τxy و σx) یعنی تو ربع اول دایره میشه نقطه و باید ساعت گرد المان بچرخه تا به σmax ولی این استادمون میگه ما باید نقطه رو ببریم تو ربع چهارم در هر صورت تا طبق قرارداد همیشه پاد ساعتگرد المان بچرخه
یعنی با وجود مثبت بودن τxy باید در یک منفی ضربش کنیم که مختصات نقطه تو ربع چهارم باشه یعنی (τxy- و σx) و نقطه مقابلش تو ربع دوم باشه با مختصات (τxy و σy)
خوشحال میشم اگه میدونید کمک کنید♥️
